一、概述
测定煤堆储量是火电厂、煤矿等单位的常规工作，测定储量的关键在于测定体积。对于不规则的煤堆体积测量，早期的方法是使用推土机对煤堆进行整形，再人工用皮尺丈量，或用经纬仪视距导线测量等方法来完成，投入的人力物力较多，且误差较大。
随着全站仪技术的普及，大家逐渐使用全站仪进行测量。但仍需要在测量前将煤堆顶面尽可能的推平，再使用全站仪测量煤堆地面和顶面范围，内容包括平面坐标和高程，然后再通过计算得出体积。
激光雷达技术的发展及硬件软件的快速更新迭代，使得测定煤堆储量的工作有了更便捷的手段。本文介绍使用无人机激光雷达设备进行煤堆体积测量，不需要对煤堆整形即可快速获取煤堆体积。
二、设备选用

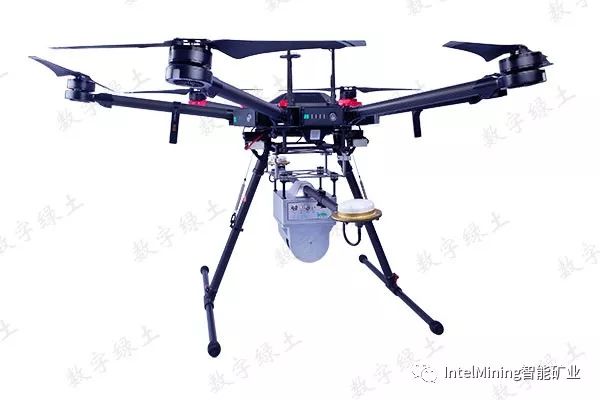

无人机激光雷达扫描系统—LiAir 100

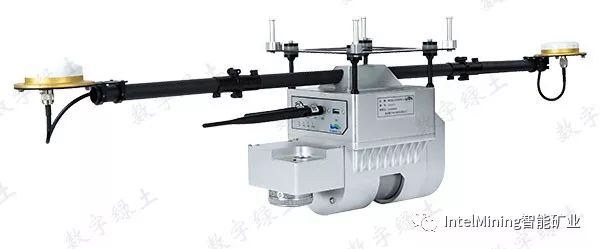

LiAir 100无人机激光雷达扫描系统是一款的轻型激光雷达点云数据采集系统 ,一体化集成集激光雷达扫描仪、GNSS 和 IMU 定位定姿系统及存储控制单元，可实时、 动态、海量采集高精度点云数据及丰富的影像信息，通过配套的LiAcquire 机载激光雷达地面站软件，可快速获取高精度的煤堆三维信息数据。
产品优势
高精度：精度满足 1:1000 地形测图需求；
高效率：单机日测 2平方公里；
系统稳定：安全作业时长累计超 8000 小时；
操作简单：支持一键式流程化数据采集，一键起降自动执行航线；
实时测量：作业过程支持实时量测地物坐标、距离及高程，支持应急救援快速响应；
实时监测：支持点云数据、POS参数、设备状态在作业过程实时显示；
| | 标准版
| 高精度版
|
重要参数
| 绝对精度
| ±12cm
| ±10cm
|
相对精度
| ±5cm
| ±5cm
|
重量
| 3.3kg
| 3kg
|
扫描范围
| 100m
| 100m
|
垂直视野
| -30°~+10°
| -30°~+10°
|
水平视野
| 360°
| 360°
|
相机
| 可选配
| 可选配
|
惯导系统
| GNSS
| GPS,GLONSS,BD
| GPS,GLONSS,BD
|
姿态精度（后处理）
| 0.1°(1σ)
| 0.015°(1σ)
|
方位角精度（后处理）
| 0.1°(1σ)
| 0.08°(1σ)
|
激光雷达单元
| 激光传感器
| Velodyne HDL-32E
|
安全等级
| 1级
|
测量范围
| 100m
|
测距精度
| ±2cm
|
垂直视野
| -30°~+10°
|
水平视野
| 360°
|
扫描频率
| 5Hz~20Hz
|
角分辨率(垂直)
| 1.33°
|
角分辨率(水平)
| 0.1°~0.4°
|
激光波长
| 903nm
|
最大有效测量速率
| 700,000Pts/sec
|
搭载平台
| 无人机平台
| DJI M600 PRO
|
轴距
| 1133mm
|
尺寸
| 1668 mmX 1518 mmX 727 mm
|
重量
| 9.5kg
|
起飞重量
| 15.5kg
|
续航时间
| 空载：32min
|
作业时间
| 3.2kg载荷：21min
|
最大风抗性
| 8m/s
|
最大速度
| 18m/s（无风）
|
巡航半径
| 2Km
|
使用温度
| -10℃~ 40℃
|
电池
| 4500mAh*6
|
适配软件
| 航线规划
| LiPlan 激光雷达地面站软件
|
设备状态监控、数据解算
| LiAcquire 机载激光雷达操控软件
|
点云数据处理分析（选配）
| LiDAR360 点云数据处理分析软件
|

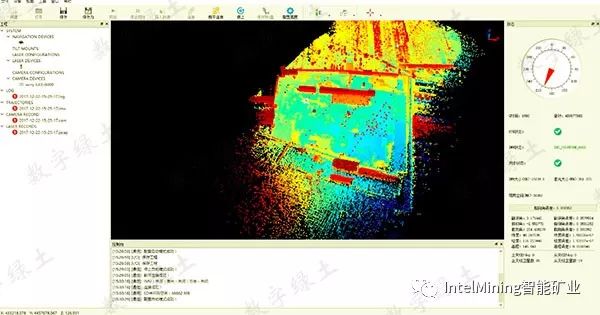

控制和解算软件：LiAcquire机载激光雷达地面站软件，进行设备控制／实时监测

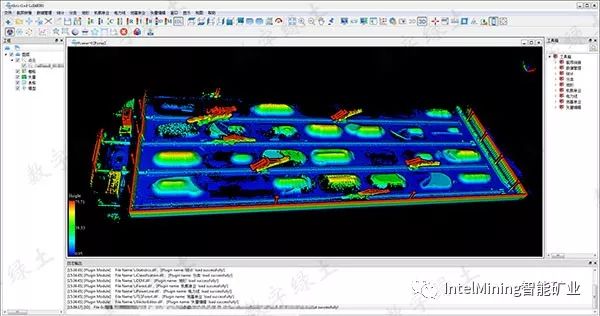

数据处理软件—LiDAR360点云数据处理分析软件
三、作业流程

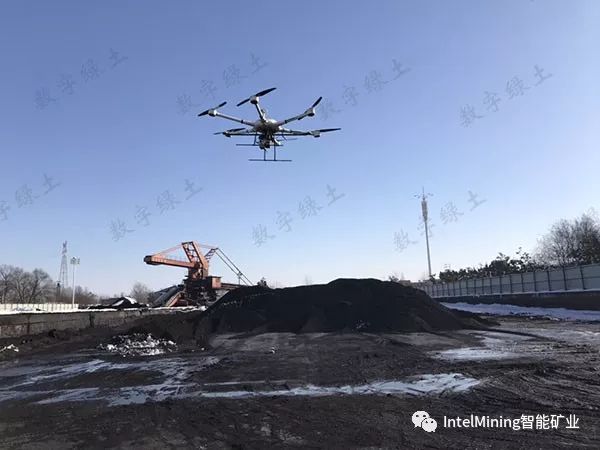

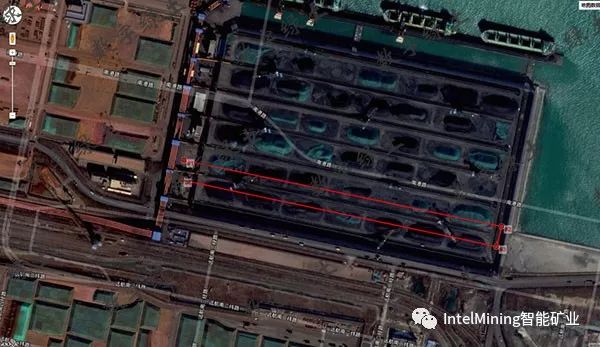

外业数据采集过程
煤堆体积测量流程

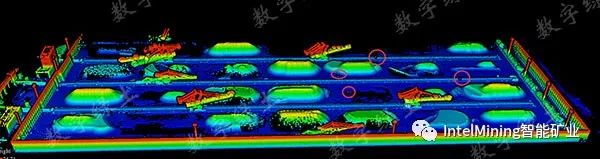

数据解算完成后，直接将点云数据导入LiDAR360软件，若采集的数据有噪声点，需先对点云数据进行去噪处理。
去噪前 ↑
去噪后 ↑

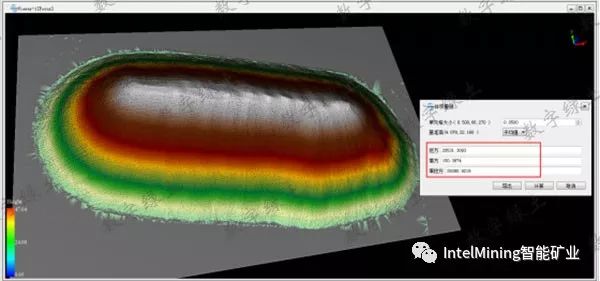

去噪后直接利用体积量测工具即可进行煤堆体积量测。通过人工给定测量基准面和测量范围，20秒内即可计算得到煤堆的体积。
