大数据可视化是个热门话题，在信息安全领域，也由于很多企业希望将大数据转化为信息可视化呈现的各种形式，以便获得更深的洞察力、更好的决策力以及更强的自动化处理能力，数据可视化已经成为网络安全技术的一个重要趋势。

文章目录

一、什么是网络安全可视化

1. 故事+数据+设计 =可视化

2. 可视化设计流程

二、案例一：大规模漏洞感知可视化设计

1. 整体项目分析

2. 分析数据

3. 匹配图形

4. 确定风格

5. 优化图形

6. 检查测试

三、案例二：白环境虫图可视化设计

1. 整体项目分析

2. 分析数据

3. 匹配图形

4. 优化图形

5. 检查测试

一、什么是网络安全可视化

攻击从哪里开始？目的是哪里？哪些地方遭受的攻击最频繁……通过大数据网络安全可视化图，我们可以在几秒钟内回答这些问题，这就是可视化带给我们的效率 。 大数据网络安全的可视化不仅能让我们更容易地感知网络数据信息，快速识别风险，还能对事件进行分类，甚至对攻击趋势做出预测。可是，该怎么做呢？

1. 故事+数据+设计 =可视化

做可视化之前，最好从一个问题开始，你为什么要做可视化，希望从中了解什么？是否在找周期性的模式？或者多个变量之间的联系？异常值？空间关系？比如政府机构，想了解全国各个行业漏洞的分布概况，以及哪个行业、哪个地区的漏洞数量最多；又如企业，想了解内部的访问情况，是否存在恶意行为，或者企业的资产情况怎么样。总之，要弄清楚你进行可视化设计的目的是什么，你想讲什么样的故事，以及你打算跟谁讲。

有了故事，还需要找到数据，并且具有对数据进行处理的能力，图1是一个可视化参考模型，它反映的是一系列的数据的转换过程：

1. 我们有原始数据，通过对原始数据进行标准化、结构化的处理，把它们整理成数据表。

2. 将这些数值转换成视觉结构（包括形状、位置、尺寸、值、方向、色彩、纹理等），通过视觉的方式把它表现出来。例如将高中低的风险转换成红黄蓝等色彩，数值转换成大小。

3. 将视觉结构进行组合，把它转换成图形传递给用户，用户通过人机交互的方式进行反向转换，去更好地了解数据背后有什么问题和规律。

4. 最后，我们还得选择一些好的可视化的方法。比如要了解关系，建议选择网状的图，或者通过距离，关系近的距离近，关系远的距离也远。

总之，有个好的故事，并且有大量的数据进行处理，加上一些设计的方法，就构成了可视化。

2. 可视化设计流程

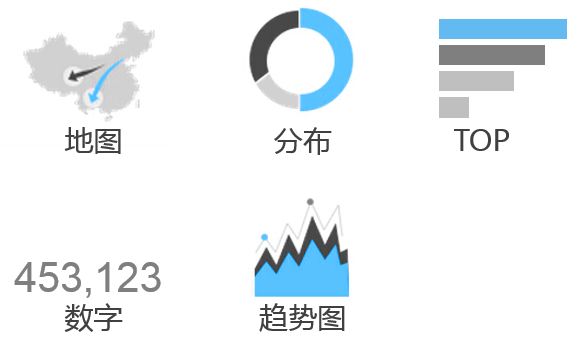

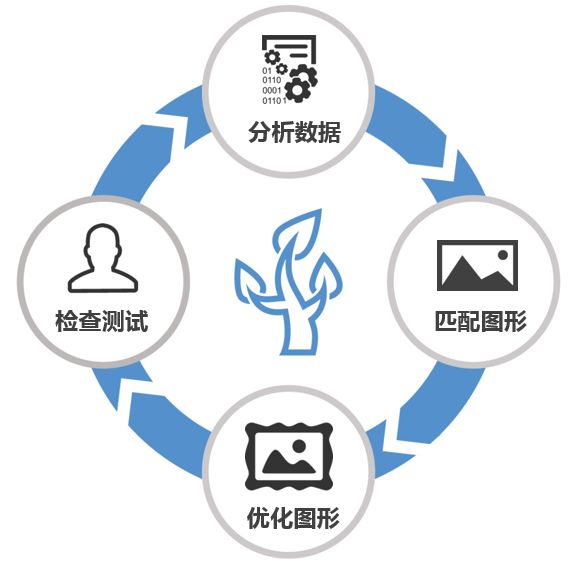

一个好的流程可以让我们事半功倍，可视化的设计流程主要有分析数据、匹配图形、优化图形、检查测试。首先，在了解需求的基础上分析我们要展示哪些数据，包含元数据、数据维度、查看的视角等；其次，我们利用可视化工具，根据一些已固化的图表类型快速做出各种图表；然后优化细节；最后检查测试。

具体我们通过两个案例来进行分析。

二、案例一：大规模漏洞感知可视化设计

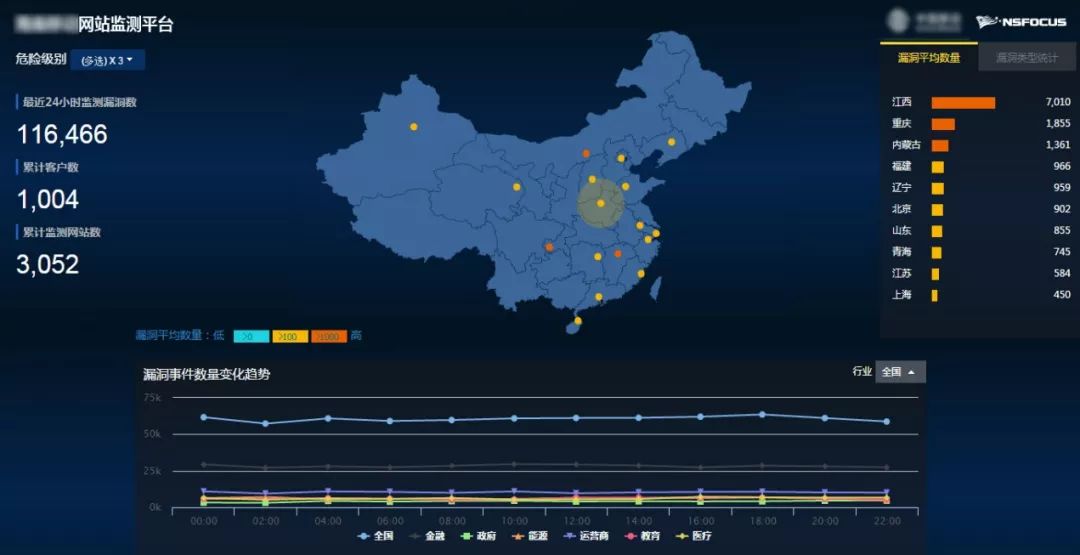

图2是全国范围内，各个行业漏洞的分布和趋势，橙黄蓝分别代表了漏洞数量的高中低。

1. 整体项目分析

我们在拿到项目策划时，既不要被大量的信息资料所迷惑而感到茫然失措，也不要急于完成项目，不经思考就盲目进行设计。首先，让我们认真了解客户需求，并对整体内容进行关键词的提炼。可视化的核心在于对内容的提炼，内容提炼得越精确，设计出来的图形结构就越紧凑，传达的效率就越高。反之，会导致图形结构臃肿散乱，关键信息无法高效地传达给读者。

对于大规模漏洞感知的可视化项目，客户的主要需求是查看全国范围内，各个行业的漏洞分布和趋势。我们可以概括为三个关键词：漏洞量、漏洞变化、漏洞级别，这三个关键词就是我们进行数据可视化设计的核心点，整体的图形结构将围绕这三个核心点来展开布局。

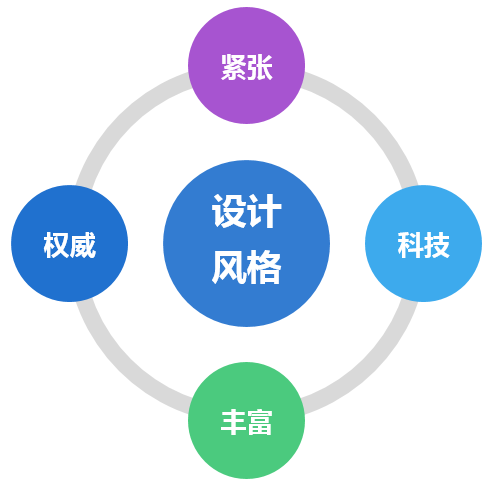

匹配图形的同时，还要考虑展示的平台。由于客户是投放在大屏幕上查看，我们对大屏幕的特点进行了分析，比如面积巨大、深色背景、不可操作等。依据大屏幕的特点，我们对设计风格进行了头脑风暴：它是实时的，有紧张感；需要新颖的图标和动效，有科技感；信息层次是丰富的；展示的数据是权威的。

最后根据设计风格进一步确定了深蓝为标准色，代表科技与创新；橙红蓝分别代表漏洞数量的高中低，为辅助色；整体的视觉风格与目前主流的扁平化一致。

5. 优化图形

有了图形后，尝试把数据按属性绘制到各维度上，不断调整直到合理。虽然这里说的很简单，但这是最耗时耗力的阶段。维度过多时，在信息架构上广而浅或窄而深都是需要琢磨的，而后再加上交互导航，使图形更“可视”。

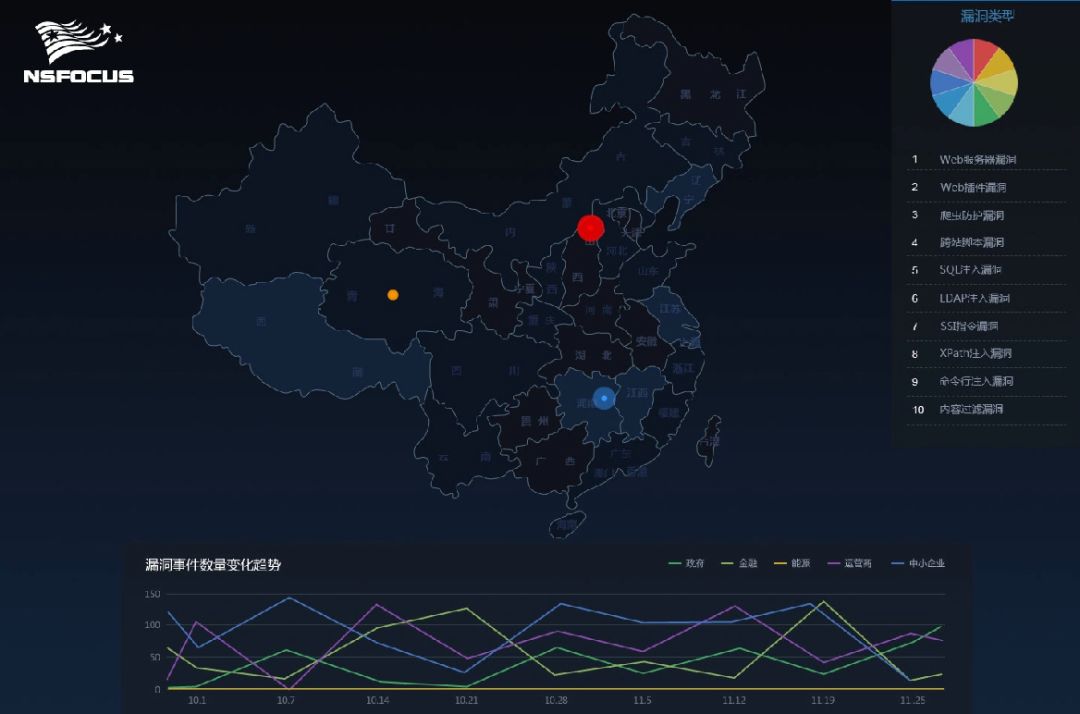

在这个任务中，图形经过很多次修改，图7是我们设计的过程稿，深底，高亮的地图，多颜色的攻击动画特效，营造紧张感；地图中用红、黄、蓝来呈现高、中、低危的漏洞数量分布情况；心理学认为上方和左方易重视，“从上到下”“从左至右”的“Z”字型的视觉呈现，简洁清晰，重点突出。

完成初稿后，我们进一步优化了维度、动效和数量。维度：每个维度，只用一种表现，清晰易懂；动效：考虑时间和情感的把控，从原来的1.5ms改为3.5ms；数量：考虑了太密或太疏时用户的感受，对圆的半径做了统一大小的处理。

6. 检查测试

最后还需要检查测试，从头到尾过一遍是否满足需求；实地投放大屏幕后，用户是否方便阅读；动效能否达到预期，色差是否能接受；最后我们用一句话描述大屏，用户能否理解。

三、案例二：白环境虫图可视化设计

如果手上只有单纯的电子表格（左），要想找到其中IP、应用和端口的访问模式就会很花时间，而用虫图（右）呈现之后，虽然增加了很多数据，但读者的理解程度反而提高了。

1. 整体项目分析

当前，企业内部IT系统复杂多变，存在一些无法精细化控制的、非法恶意的行为，如何精准地处理安全管理问题呢？我们的主要目标是帮助用户监测访问内网核心服务器的异常流量，概括为2个关键词：内网资产和访问关系，整体的图形结构将围绕这两个核心点来展开布局。

2. 分析数据

接下来分析数据，案例中的元数据是事件，维度有时间、源IP、目的IP和应用，查看的视角主要是关联和微观。

3. 匹配图形

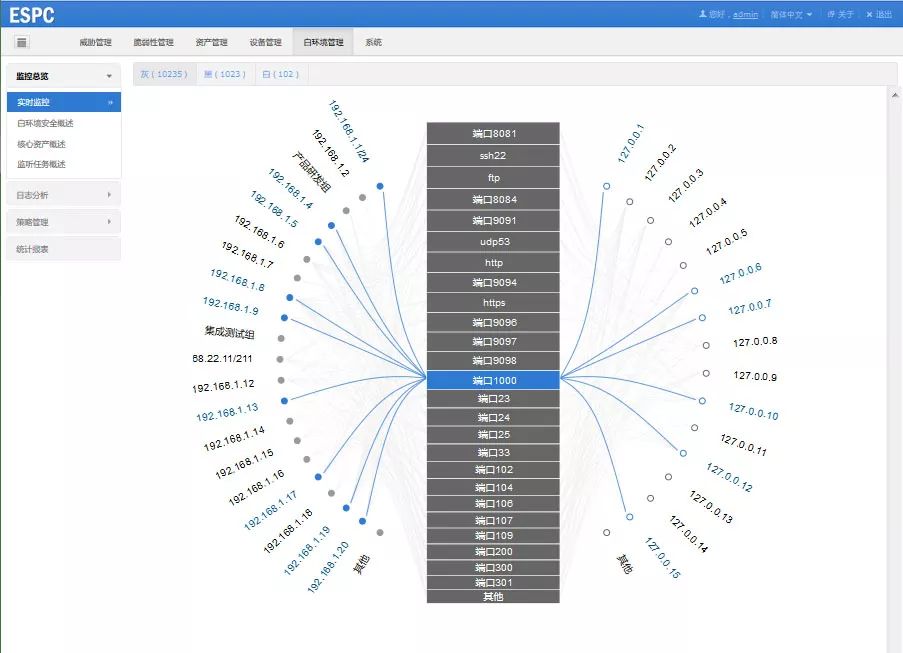

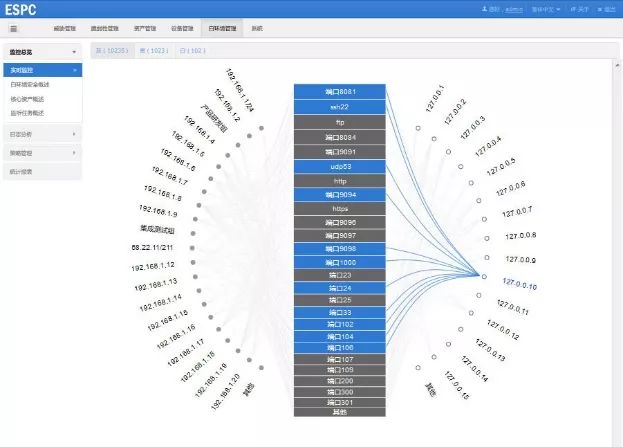

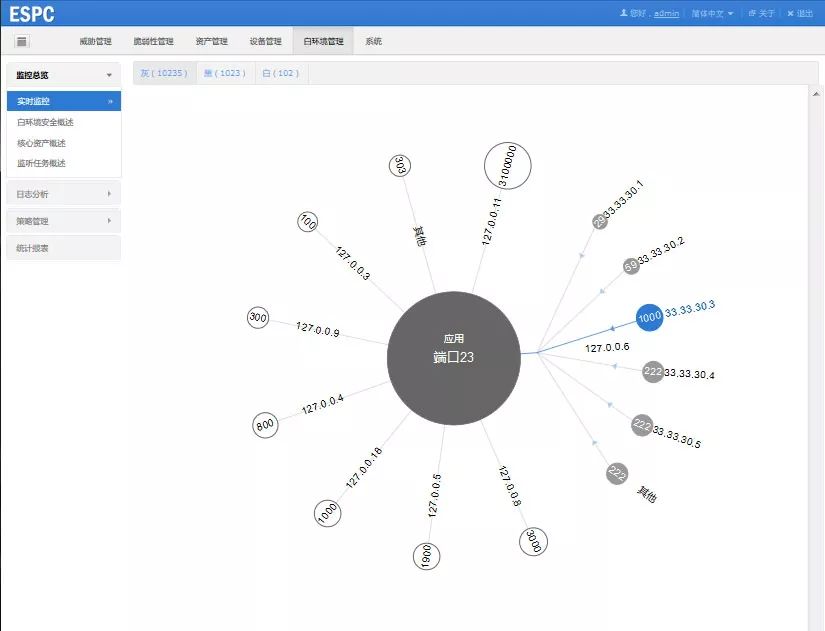

根据以往的经验，带有关系的数据一般使用和弦图和力导向布局图。最初我们采用的是和弦图，圆点内部是主机，用户要通过3个维度去寻找事件的关联。通过测试发现，用户很难理解，因此选择了力导向布局图（虫图）。第一层级展示全局关系，第二层级通过对IP或端口的钻取进一步展现相关性。

4. 优化图形

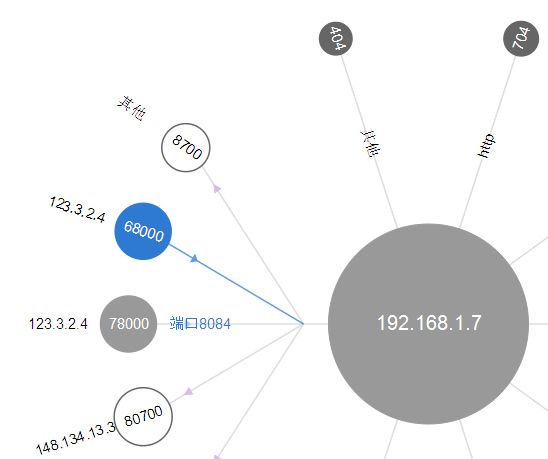

优化图形时，我们对很多细节进行了调整： – 考虑太密或太疏时用户的感受，只展示了TOP N。 – 弧度、配色的优化，与我们UI界面风格相一致。 – IP名称超长时省略处理。 – 微观视角中，源和目的分别以蓝色和紫色区分，同时在线上增加箭头，箭头向内为源，向外是目的，方便用户理解。 – 交互上，通过单击钻取到单个端口和IP的信息；鼠标滑过时相关信息高亮展示，这样既能让画面更加炫酷，又能让人方便地识别。

5. 检查测试

通过调研，用户对企业内部的流向非常清楚，视觉导向清晰，钻取信息方便，色彩、动效等细节的优化帮助用户快速定位问题，提升了安全运维效率。

四、总结

总之，借助大数据网络安全的可视化设计，人们能够更加智能地洞悉信息与网络安全的态势，更加主动、弹性地去应对新型复杂的威胁和未知多变的风险。

可视化设计的过程中，我们还需要注意：1、整体考虑、顾全大局；2、细节的匹配、一致性；3、充满美感，对称和谐。
