检测仪表是控制系统的“眼睛”。选矿过程由于应用环境恶劣，影响因素多，对检测仪表有很高的要求，检测仪表能否适用，往往是控制系统成败的关键。目前，选矿自动化应用的仪表大多都已经实现国产化，性能和质量已接近国际先进水平。

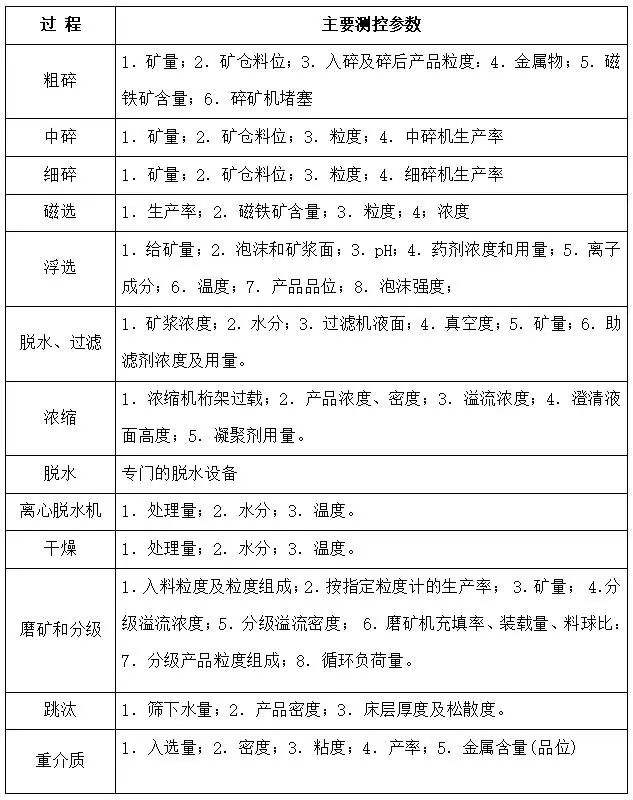

1 选矿过程主要测控内容

下面介绍选矿厂主要作业过程的检测参数。

2 矿物流量检测

矿流量的检测方法主要有电子式、核子式。这两种流量检测仪表占我国现有矿石流量检测仪表的大部分。矿石的流量检测一般在运输皮带上进行，检测矿石流量采用的仪表主要有电子皮带秤和核子皮带秤。

在使用条件能满足的前提下，电子皮带秤的精度大大高于核子皮带秤。而就安装和维护来看，核子皮带秤占有明显优势。对于计量准确度要求高于1.0级的场所，不宜选用核子皮带秤。当选用核子皮带秤的必要条件不能完全满足时，核子皮带秤的使用准确度只能达到2.0级或更差。用户在使用核子秤前，必须到有关部门申办“核产品使用许可证”。

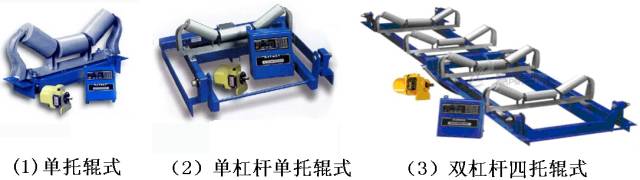

图1 电子皮带秤实物图

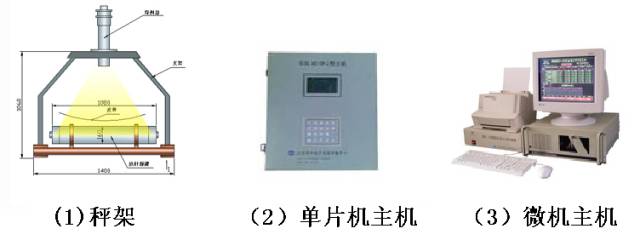

图2 核子皮带秤实物图

3 水流量检测

水流量检测仪表种类很多，技术也最为成熟。由于选矿厂的生产用水或多或少地含有泥砂或其它杂物，目前选矿的水流量检测仪表主要采用电磁流量计。

原理：电磁流量传感器是基于法拉第电磁感应定律而制成的。具有一定电导率的液态流体或液固两相流体在磁场中作切割磁力线运动时，导电介质中会产生感应电动势，检测感应电动势的大小即可算出流量。

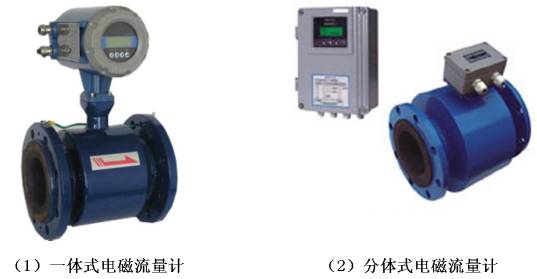

图3 电磁流量计实物图

4 浓度检测

目前，对于矿浆浓度的检测，应用最多的是核子密度计，也有少量采用重浮子浓度计等产品。核子密度计由于其安装维护方便，可实现非接触式检测，检测精度高，近年来一直在选矿浓度检测方面占据主导地位。

采用密度计检测分级溢流的浓度，从而间接检测细度，这种方法在金属矿选矿得到广泛的应用。

5 细度检测

通常将检测粒度的仪表称为粒度仪。根据测试原理的不同分为沉降式粒度仪、沉降天平、激光粒度仪、光学颗粒计数器、电阻式颗粒计数器、颗粒图像分析仪等。目前最常用和应用效果最好的有激光粒度仪和颗粒图像分析仪等。
