矿山边坡监测的方法

矿山边坡监测的方法

为促进技术进步,确保安全生产,合理预防灾害,国家制定一系列规范,规定露天矿在建设和开采阶段,必须对采场边坡、排土场边坡等进行工程监测。

边坡监测规范

首先需要参考矿山边坡监测规范,目前通行的几种边坡监测规范包括《露天边坡安全监测技术规范(征求意见稿201503)》《煤炭工业露天矿边坡工程监测规范》《非煤露天矿边坡工程技术规范》等。

规范指出,应采用多种手段互相验证和补充,建立地表与深部相结合的综合立体监测网。

边坡监测方法

1.边坡监测项目包括巡查巡视、变形监测、应力监测、振动监测和水文监测。除了巡查巡视需要人工,其他项目均可实现在线监测。矿山之星在线监测系统可以做到实时监控,主动预警,具有稳定性。监测频率根据边坡位移速率和季节来确定。汛期和雨季监测频率应当加大。

边坡监测仪器量程、精度和灵敏度应满足监测等级要求。

此外,应选用可靠性和长期稳定性良好的仪器,仪器应具有防风、防雨、防潮、防震、防雷、防腐等与环境相适应的性能。

2.进行变形监测,变形监测是规范中规定必须进行的监测项目。

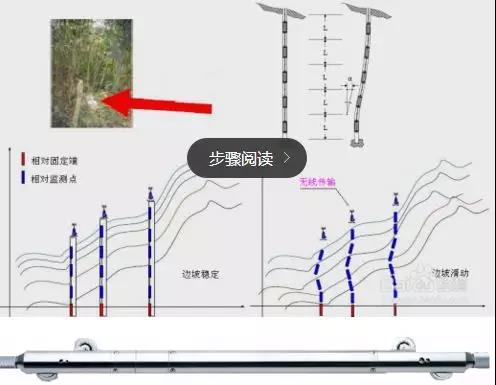

变形监测包括地表水平位移和垂直位移,裂缝、错位,边坡深部变形,支护结构变形。需要采用测斜仪、应力计等仪器对以上项目进行监测。

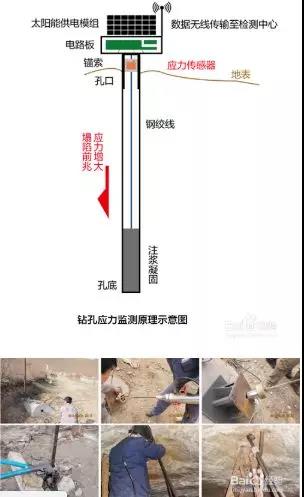

3.进行应力监测:包括边坡应力和支护结构应力监测。通过监测岩石的应力变化来实现地压监测的在线监测及预警。

1.根据矿区的地质构造,结合岩土力学知识选定多个监测点;

2.在每个选定位置钻孔的孔底和孔口锚固一根或者多根钢绞线,形成一个覆盖全面的监测网络;

3.当孔底处的岩石应力改变时,钢绞线的受力必然会改变;

4.多功能传感器会将钢绞线受力数据上传到监测中心,达到警戒值时主动预警。

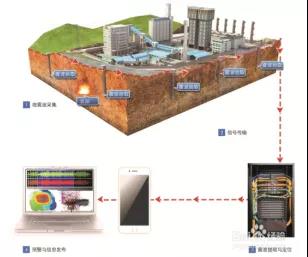

4.振动监测为爆破振动监测。矿山爆破会改变岩体应力,可能会造成垮塌。通过振动监测岩体的受力情况。运用微震(声发射)监测可监测岩体稳定性。

在岩体结构在破坏之前,必然持续一段时间以声的形式释放积蓄的能量。这种能量释放的强度,随着结构临近失稳而变化。每一个声发射与微震都包含着岩体内部状态变化的丰富信息,对接收到的信号进行处理、分析,可作为评价岩体稳定性的依据。因此,可以利用岩体声发射与微震的这一特点对岩体的稳定性进行监测,从而预测岩体塌方、冒顶、片帮、滑坡和岩爆等地压现象。

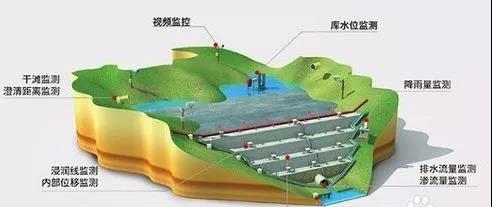

5.水文监测包括降雨监测、地表水监测和地下水监测。长时间降雨等自然因素会加大滑坡发生可能性,如尾矿坝,会因为库水位超过安全线发生溃坝事故,因此需要对水文进行监测。

边坡监测安全等级

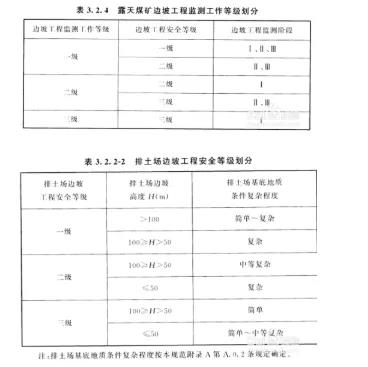

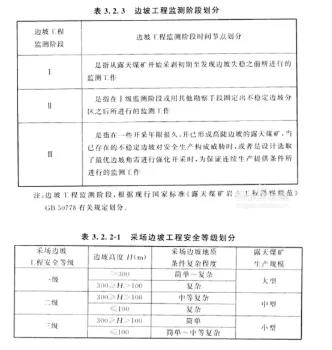

1.矿山采场和排土场安全等级一般分为三级,对于不同等级的边坡监测要求不一样,采用不同的监测措施。一级和二级边坡监测需实时预警。具体划分数值如下图所示:

2.边坡工程监测应符合下列规定:

1 坡顶位移观测,应在每一典型边坡段的支护结构顶部设置不少于3 个观测点的观测网,观测位移量、移动速度和方向;

2 锚杆拉力和预应力损失监测,应选择有代表性的锚杆,测定锚杆(索)应力和预应力损失;

3 非顶应力锚杆的应力监测根数不宜少于锚杆总数的5%,预应力锚索的应力监测根数不应少于锚索总数的10%,且不应少于3根;

4 监测方案可根据设计要求、边坡稳定性、周边环境和施工进程等因素确定。当出现险情时应加强监测;

5 一级边坡工程竣工后的监测时间不应少于二年。
