项目背景

黑岱沟露天煤矿位于准格尔煤田中部，南邻哈尔乌素露天煤矿，东濒黄河，地形西北高、东南低。矿区内黄土、红土广布于基岩之上，地面植被稀少，地形切割破碎，冲沟广布。矿区内构造简单，工程地质条件良好，水文地质属于以裂隙岩层为主的水文地质条件简单类型。

技术优势

（1）华测X300M双频GNSS监测专用接收机，工业级设计，电源部分采用光电隔离，可有效抗击雷击。

（2）高精度HCMmonitor专业监测数据处理软件，24小时处理精度可达2～3mm。高频无线数据传输技术，双向通讯，可以传输视频信号。

（3）GNSS在线监测软件，采用B/S架构，通过网页即可随时查看监测信息，并可网页修改监测系统参数。

（4）报警功能和方式多样化：当各个方向的位移、速度、加速度超限时能通过短信、邮件、声光、网页弹出框进行报警。

解决方案

系统组成

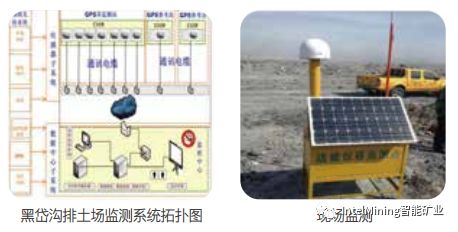

黑岱沟排土场GNSS在线监测系统由传感器子系统、数据中心子系统及辅助子系统组成，通过5.8G无线网桥组成的通讯系统将传感器子系统与数据中心子系统连为一个整体，将GNSS接收机原始观测数据实时传输到控制中心，同时控制中心能够远程控制各个监测设备。

传感器子系统

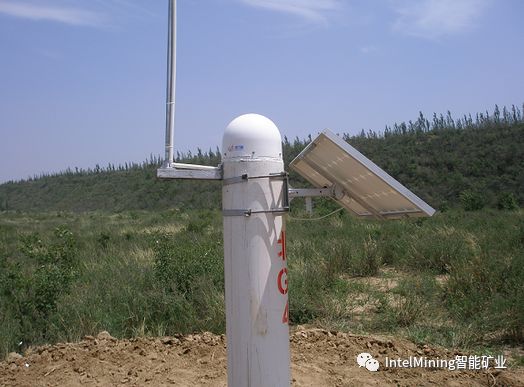

根据监测区域的实际情况及参照《GNSS测量规范》，在代表各个排土场变形情况的几个断面上，设置48个监测站；并结合矿区监测区域和地质结构，在稳定区域设置2个基准站。

数据中心子系统

数据中心是整个监测系统的数据处理与分析中心及系统的监控中心，在数据中心的一台服务器上安装华测专业监测软件HCMmonitor，本软件实时处理GNSS原始数据计算出各个监测站的三维坐标，并通过图形方式实时显示每个站的各种信息，包括各点接收到的卫星状态、实时点位坐标、三维变化量等，将监测结果实时存入数据库。在另一台服务器上安装排土场稳定性GNSS在线监测软件，软件的分析模块实时分析各监测点的变化曲线，可直观的看到各个监测点的天、周、月、季度变化情况，软件直接解算出变化量的速度和加速度值，实时判断排土场的滑坡稳定性。断面分析功能可以结合断面中多个监测点，对排土场的断面进行稳定性分析。当某个监测值超过预警值时，系统即会通过短消息、声光、邮件、网页弹出框的方式，及时报警给安全监控人员。

辅助支持子系统

本部分包括供电、避雷、综合布线等部分，保障整个系统在各种环境下安全、稳定、长时间连续工作。
